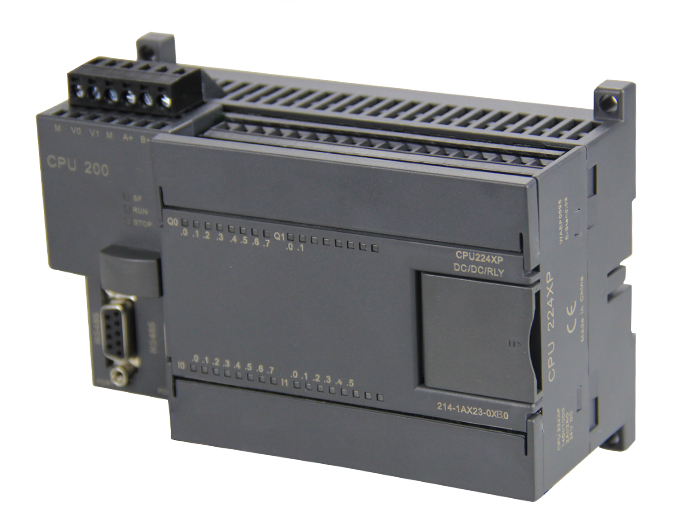

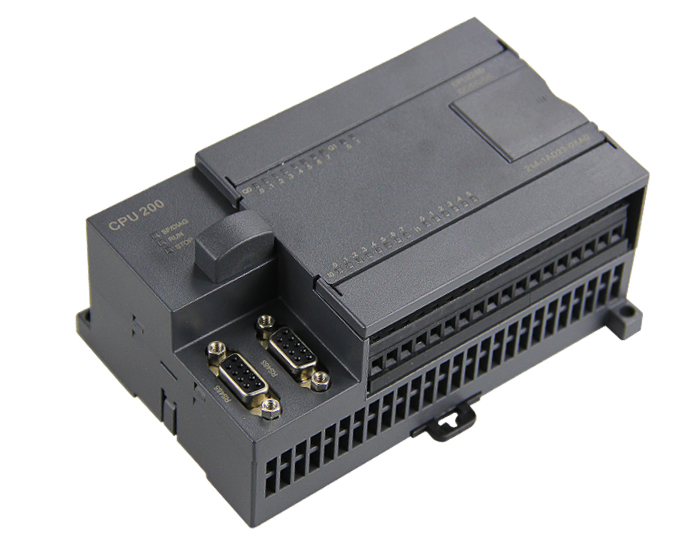

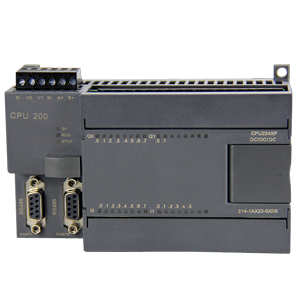

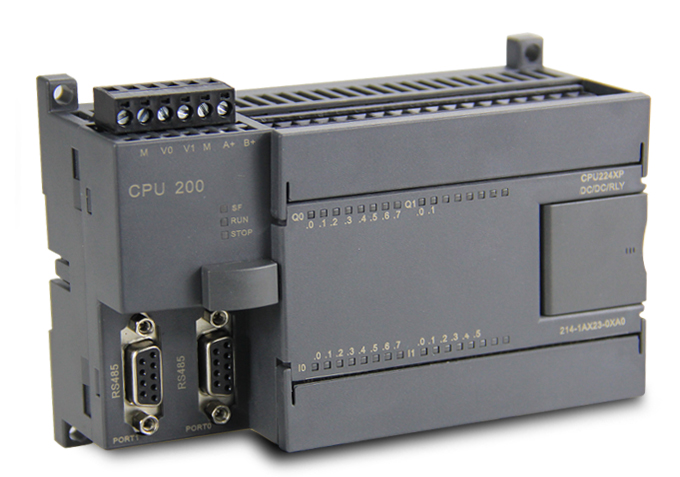

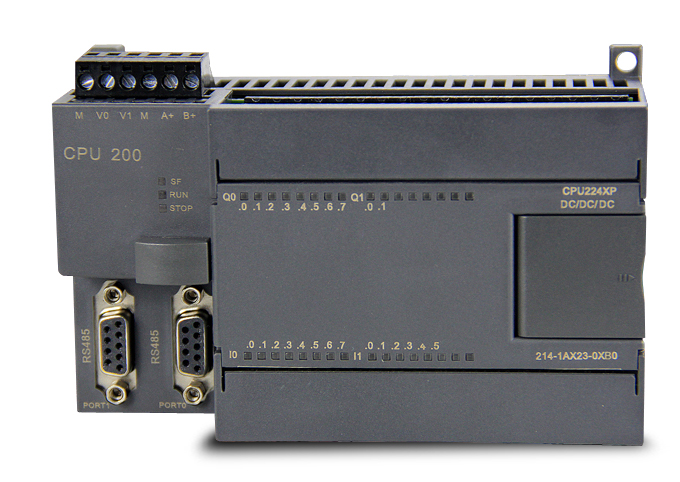

| 規格項目 | CPU224X（晶體管型） | ||
| 訂貨號 | OYES 214-1AX23-0XBO | ||
| 尺寸（W×H×D）mm | 140×80×62 | ||
| 功耗 | 7W | ||
| 程序存儲器 | 24K | ||
| 數據存儲器 | 10K（可掉電保持3年） | ||
| 輸入輸出特性 |
本機數字量輸入點數 | 14 | |
| 本機數字量輸出點數 | 10 | ||
| 本機模擬量輸入點數 | 2路輸入（電壓型±10V） | ||
| 本機模擬量輸出點數 | 2路輸出（電壓型±10V） | ||
| 數字I/O映象區 | 256（128輸入/128輸出） | ||
| 模擬I/O映象區 | 64（32輸入/32輸出） | ||
| 允許的最大的擴展模塊數字 | 5個模塊 | ||
| 脈沖捕捉輸入 | 14 | ||
| 高數 計數器 |
總數 | 有 | |
| 單相 | 2×20KHZ單相 | ||
| 雙相 | 0 | ||
| 脈沖輸出 | 0 | ||
| 常規特性 |
定時器 數量 |
總數 | 256 |
| 1ms | 4 | ||
| 10ms | 16 | ||
| 100ms | 236 | ||
| 計數器總數 | 256 | ||
| 內部存儲器位掉電保持 | 256 | ||
| 時間中斷 | 2個1ms分辨率 | ||
| 邊沿中斷 | 4個上升沿/4個下降沿 | ||
| 模擬電位器 | 無 | ||
| 布爾量運算執行時間 | 0.15μs | ||
| 時鐘 | 內置 | ||
| 集成通信功能 |
接口 | 2個RS-485標準DB9通訊口 | |
| PPI波特率 | 9.6K/19.2Kbps | ||
| 自由口波特率 | 1.2kbps至115.2kbps | ||
| 每段最大電纜長度 |
使用隔離的中繼器：115.2kbps時可達500米，19.2kbps時可達1000米，未使用隔離中繼器：50米 | ||
| 最大站點數 | 每段32個站，每個網絡126個站 | ||
| 最大主站數 | 32 | ||
| 點到點（PPI主站模式） | 是 | ||
| 電源特性 | 輸入電壓 | 20.4至28.8VDC | |
| 輸入電流 |
100mA（僅CPU，24VDC） | ||
| 650mA（最大負載，24VDC） | |||
